أسطوانة رافعة ذات أخدود ليبوس مزدوجة الطي صغيرة الحجم Q355B للمنصات البحرية

1. أسطوانة رافعة ذات أخدود ليبوس مزدوجة الطي صغيرة الحجم Q355B للمنصات البحرية

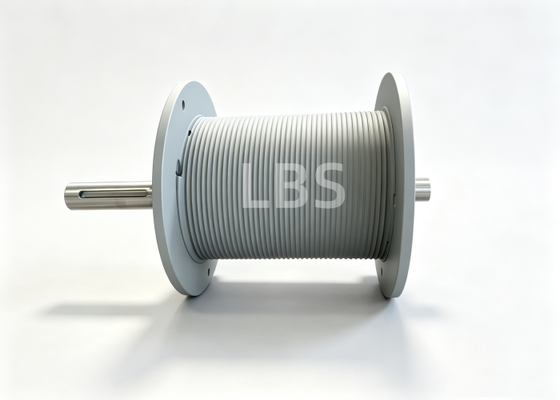

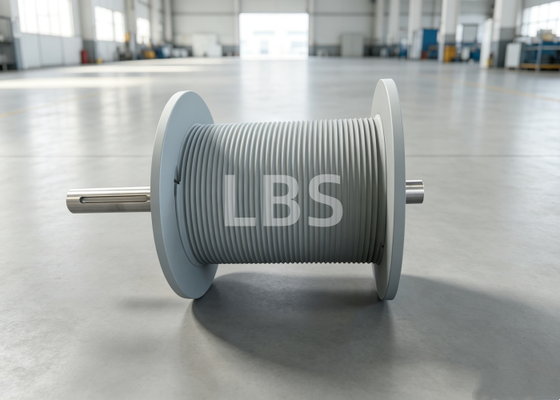

أسطوانة الرافعة ذات الطي المزدوج (ليبوس) DH8-250L-1-GRU هي المكون الأساسي الحامل للحمل ولف حبل الأسلاك لأنظمة الرافعات. تعتمد على بناء مركب ملحوم، يتكون من شفة نهاية يمنى ويسرى، وبرميل الأسطوانة، وسطح عمل ذي أخدود ليبوس مزدوج الطي مصقول بدقة، وواجهات اقتران عمود-محور، مصممة خصيصًا لالتفاف حبل الأسلاك الفولاذي متعدد الطبقات.
يبلغ القطر الخارجي للأسطوانة الرئيسية Φ380 مم؛ قطر قمة الأخدود Φ260 مم، قطر جذر الأخدود Φ255 مم، مسافة الأخدود 8.4 مم، نصف قطر الانتقال 2.5 مم. يصل طول اللف الفعال إلى 336 مم، وسمك كلتا الشفتين الجانبيتين 20 مم، ويبلغ البعد الإجمالي للتجميع 685.5 مم. يتم توريد هذا الطراز بكمية قطعتين لكل مجموعة.
بفضل ملف أخدود ليبوس مزدوج الطي المصقول بدقة، فإنه يوجه حبل الأسلاك للالتفاف في طبقات منظمة، مما يتجنب بفعالية عبور الحبل والسحق والالتفاف غير المنظم الذي يحدث عادةً على الأسطوانات ذات التجويف الأملس. تم تصنيع السطح ذي الأخدود من فولاذ Q355 عالي القوة مع تجميع ملحوم، وهو مصقول بدقة لضمان صلابة عالية ومقاومة للصدمات. تسمح الثقوب التركيبية المصقولة مسبقًا على الشفتين الطرفيتين بالاتصال المباشر بأعمدة دفع الرافعات ومبيتات المحامل. يضمن التفافًا مستقرًا للحبل تحت عمليات السحب والرفع ذات الأحمال الثقيلة، مما يحسن بشكل كبير من موثوقية وسلامة تشغيل وحدة الرافعة الكاملة.

2. أسطوانة رافعة ذات أخدود ليبوس مزدوجة الطي صغيرة الحجم Q355B للمنصات البحرية - المعلمات

3. أسطوانة رافعة ذات أخدود ليبوس مزدوجة الطي صغيرة الحجم Q355B للمنصات البحرية - المزايا

• أداء التفاف متعدد الطبقات فائق: يوجه الشكل الهندسي الخاص لأخدود ليبوس مزدوج الطي حبل الأسلاك للانتقال بسلاسة بين الطبقات. إنه يمنع بفعالية عبور الحبل والسحق والالتفاف غير المنظم. يمنع الترتيب المنظم متعدد الطبقات الضغط المدمر بين خيوط الحبل، مما يطيل عمر خدمة حبل الأسلاك بشكل كبير ويقلل من تكاليف صيانة استبدال الحبل.
• بناء ملحوم عالي القوة: تم تصنيعه من لوح فولاذي عالي القوة Q355 مع معالجة تخفيف الإجهاد بعد اللحام. توفر الشفاه المقواة بسماكة 20 مم صلابة هيكلية عالية ضد الصدمات الشديدة وأحمال السحب المتناوبة، وهي موثوقة للتشغيل المستمر طويل الأمد في الظروف القاسية.
• ملف أخدود مصقول بدقة: يتطابق أخدود الحبل المصقول بآلة CNC تمامًا مع المقطع العرضي لحبل الأسلاك. يلغي توزيع الاتصال الموحد التآكل الناتج عن نقطة الاتصال المحلية ويخفف من إجهاد الانحناء لحبل الأسلاك الفولاذي.
• توافق تجميع جيد: تتناسب الثقوب التركيبية القياسية المصقولة على الشفتين الطرفيتين مع أعمدة دفع الرافعات ومبيتات المحامل العادية. سهولة التركيب والاستبدال، متوافقة مع وحدات الرافعات التي تعمل بالهيدروليك والكهرباء.
• سلامة تشغيل محسنة: يمنع الالتفاف المستقر للحبل مخاطر قفز الحبل وانزلاقه. يقلل من فترات التوقف غير المخطط لها الناتجة عن الالتفاف السيئ ويحسن الموثوقية العامة لنظام الرافعة، مما يقلل من مخاطر السلامة في عمليات الموقع.
• قدرة تكيف بيئي قوية: يدعم الركيزة الفولاذية الكربونية معالجات مقاومة التآكل مثل الرش بالزنك والطلاء الأساسي الغني بالزنك عند الطلب. مناسب تمامًا لبيئة بحرية رذاذ الملح، والمواقع الخارجية الرطبة والغبارية لإطالة عمر خدمة الأسطوانة.

4. أسطوانة رافعة ذات أخدود ليبوس مزدوجة الطي صغيرة الحجم Q355B للمنصات البحرية - التطبيق

تعمل أسطوانة ليبوس ذات الطي المزدوج هذه كقطعة غيار رئيسية لمختلف وحدات الرافعات والرافعات، ويتم نشرها على نطاق واسع في الصناعات البحرية والساحلية والموانئ والبناء والتعدين.
بالنسبة للسفن البحرية، فهي تناسب رافعات الإرساء على السطح، ورافعات المراسي، ورافعات السحب للالتفاف المنظم متعدد الطبقات لحبال الإرساء وأسلاك المراسي. في المشاريع البحرية، تنطبق على رافعات مناولة المركبات التي تعمل عن بعد، ورافعات رفع الرياح البحرية، ورافعات مد الأنابيب. داخل محطات الموانئ، تُستخدم لرافعات الرفع ورافعات السحب على الرافعات الجسرية. بالنسبة لآلات البناء، فهي تعمل مع رافعات الرافعات، ورافعات منصات الحفر، ومعدات رفع التعدين.
إنها مناسبة لظروف العمل التي تتطلب التفاف حبل الأسلاك متعدد الطبقات مع أحمال دورية ثقيلة، ودورات بدء/إيقاف متكررة، وبيئات خارجية رطبة ومسببة للتآكل، ومتوافقة مع الرافعات الهيدروليكية والكهربائية.
