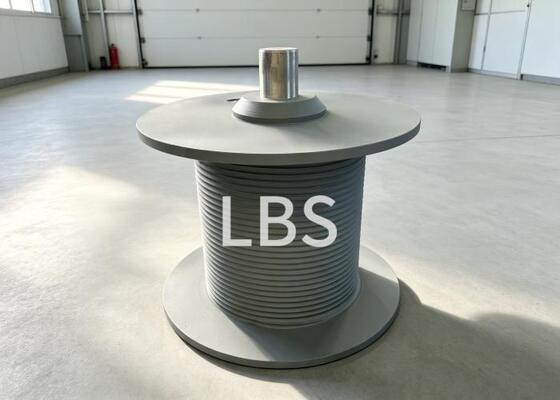

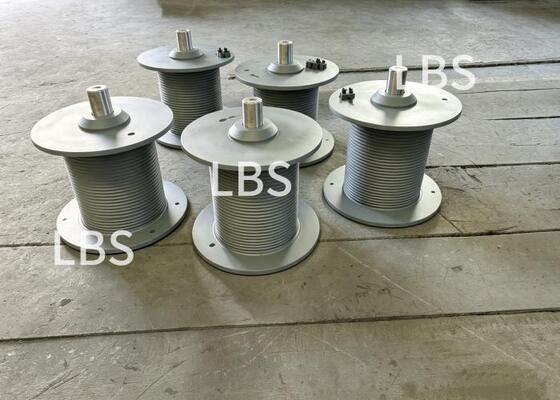

حمولة عالية اليد اليسرى 45 درجة ثنائي طبل ليبوس لفاف، Q345B طبل لحام ثقيل

1.وصف

تم تصنيع طبل الرافعة هذا من الفولاذ Q345B ، مصمم لخيط الأسلاك الأيمن Φ10.3 مم مع 30 دورة لف. يعتمد على خط الأنبوب الليبوس المقلوب المزدوج 45 ° الأيسر.قطر الجزء السفلي من القناة هو Φ246 ملم ومسافة القناة هو 10.5 ملم. ينظر إليها من الجانب المثبت على المحرك، يتناسب دوران الطبل في اتجاه عقارب الساعة مع عملية رفع الرافعة. يتم ترتيب نقطة ترسانة الحبل السلكي على الجانب المثبت على المحرك.قوة الجذب القصوى للطبل يصل إلى 2.8 طن. الطول الفعلي للخروط هو 315 مم ، والطول الإجمالي للطبل 371 ± 0.5 مم. تم حجز عشرة ثقوب متداولة M12-6H بعمق الضغط 24 على شراع تركيب المحرك لتجميع المحرك.خروقات Lebus المضاعفة ذات الآلات الدقيقة تضمن تدوير حبل الأسلاك متعدد الطبقات، وتجنب القفز على الحبل والتحويل غير المنتظم. وهو عنصر أساسي متكامل للفسات الرفعية الصغيرة والمتوسطة الحجم.

2.المعلم

3-الميزة

تم تصميم هذا طبل الرافعة الملح Q345B لنظم الرافعة المدمجة الحجم ، ويقدم قوة ميكانيكية موثوقة تحت دورات رفع متكررة.يسمح خندق ليبوس مزدوج 45 درجة على اليد اليسرى المعدلة بدقة بتعديل الحبل المتعدد الطبقات، والقضاء بفعالية على الحبل القفز، والتداخل والإصدار الضرر لتمديد عمر الخدمة الحبل السلكي. تخطيط هيكل الأمثل يضع نقطة ترسيخ الحبل في الجانب المكون من المحرك،تطابق متطلبات الدوران في اتجاه عكس عقارب الساعة تماماًتم تصنيفها لقدرة حمل حبل واحد يبلغ 2.8 طن ، والطبل يحافظ على أداء مستقر تحت الأحمال الديناميكية المتكررة.ثقوب التثبيت M12 المعدلة مسبقاً تضمن اتصال دقيق عالي بمحرك القيادة للتجميع المباشرالبناء الصلب القوي Q345B يوفر قابلية جيدة لللحام والصلابة الهيكلية لمقاومة التشوه أثناء عمليات رفع اليومية.

4التطبيق

هذا طبل الرافعة المزدوج من Lebus مصمم خصيصاً لرافعات الرفع المدمجةأجهزة الرافعة البحرية الصغيرة وآلات البناء المتنقلة التي تكون فيها الملفات المتعددة الطبقات المنظمة للحبال وأبعاد التثبيت المدمجة متطلبات تشغيلية حاسمةخندق 45 درجة ليبوس المضاعف على الجانب الأيسر مع 30 حركة تلوح يجعله مناسبًا بشكل خاص للدراجات الصغيرة الحجم ، حيث يجب على أنظمة الدراجات التعامل مع عمليات رفع دورية متكررة.في المعدات البحرية الخفيفة وآليات الرفع المتنقلةيضمن هندسة خروط Lebus أداءً متسقًا للفول على طول عمق الغلاف بالكامل. للمشغلين الذين يبحثون عن جسم طبل متكامل عالي القوة يجمع بين 2.سعة حمولة حبل واحد 8 طن مع إدارة الحبل الدقيقة، يوفر هذا الطبل موثوقية أثبتت في الميدان في البيئات البحرية الخفيفة والصناعية المتنقلة.
