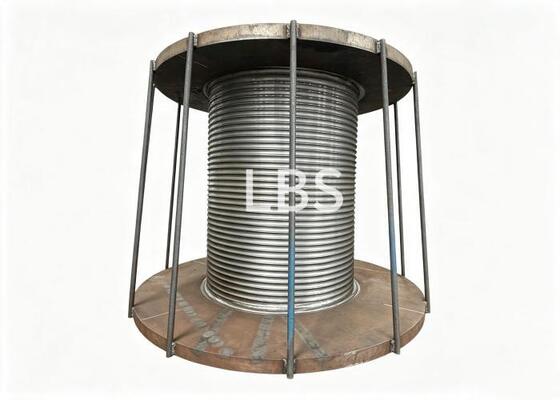

تجميع أسطوانة فولاذية سبائكية Q355D طراز G1370L للرفع

1. الوصف

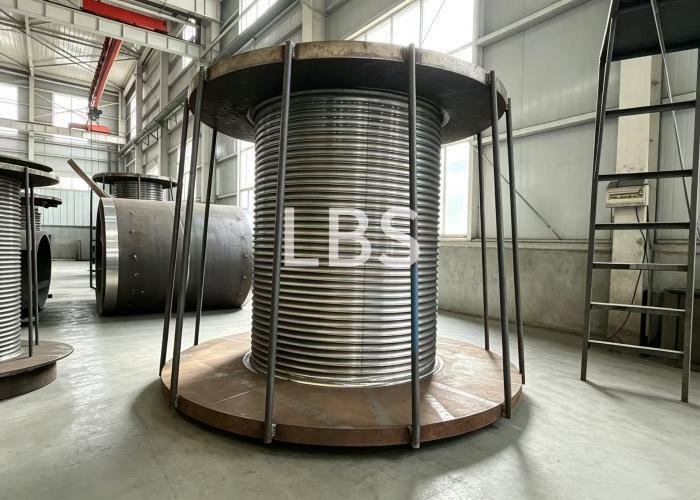

تجميع أسطوانة الرافعة هذا هو مكون هيكلي ملحوم أساسي لأنظمة رفع رافعة البرج، مصمم خصيصًا لأسلاك الفولاذ ذات الأخدود المزدوج من نوع ليبوس. يتكون من تجميع لحام الأسطوانة، وألواح النهاية اليسرى/اليمنى، وألواح الضلع، وألواح توجيه الحبل، وألواح ضغط الحبل، وألواح الحاجز، وملحقات التثبيت القياسية.

تعتمد القطعة بأكملها على معالجة كاملة بالرش بالخرز لمقاومة التآكل، وتجتاز جميع وصلات اللحام اختبار الكشف عن العيوب بالموجات فوق الصوتية، ويخضع أخدود الحبل لتشغيل دقيق لضمان لف الحبل السلكي بسلاسة وعمر خدمة طويل. يبلغ الوزن الإجمالي النهائي المقدر 9 أطنان.

2. المعلمات

3. المزايا

(1) تشغيل دقيق لأخدود ليبوس المزدوج

زاوية حلزونية 60 درجة لليسار، حجم خطوة دقيق؛ حواف حادة لأخاديد الحبل مشطوفة ومستديرة للقضاء على تآكل الحبل السلكي، ولا يوجد تشابك أثناء التثبيت.

(2) فحص صارم للحام والجودة

لا يُسمح بوجود عيوب في اللحام (تسرب، لحام وهمي) بعد تجميع الأسطوانة؛ جميع اللحامات تخضع لاختبار الكشف عن العيوب بالموجات فوق الصوتية وفقًا لمعيار JB/T 10559-2018 الفئة الأولى.

(3) تصميم هيكلي عالي القوة

تستخدم الأجزاء الهيكلية الرئيسية فولاذ Q355D منخفض الحرارة وعالي القوة، مع مسامير كاملة الملول من الدرجة 8.8/10.9 وواشرات زنبركية من 65Mn، وقدرة تحمل قوية واستقرار هيكلي.

(4) سعة حبل كبيرة

8 طبقات من اللف، يصل طول تخزين الحبل الأقصى إلى 1600 متر، مناسب لظروف عمل رافعة البرج ذات الرفع العالي.

4. التطبيقات

تعمل أسطوانة حبل ليبوس G1370L هذه للخدمة الشاقة كمكون رفع أساسي لمعدات الهندسة البحرية والبحث العلمي البحري، وهي قابلة للتطبيق على نطاق واسع في سيناريوهات العمل البحرية الاحترافية بما في ذلك استغلال النفط والغاز البحري، واستكشاف موارد أعماق البحار، وتشغيل سفن البحث العلمي البحري، والبناء الداعم لطاقة الرياح البحرية، وبناء هندسة الجزر والشعاب المرجانية. وهي متكيفة تمامًا مع ظروف العمل مثل رفع المعدات الثقيلة في أعماق البحار، وسحب وإطلاق أجهزة الكشف تحت الماء ومعدات أخذ العينات، ورفع وحدات منصات النفط البحرية، ووضع خطوط أنابيب الهندسة البحرية وعمليات الإنقاذ. وفي الوقت نفسه، فهي قابلة للتطبيق على عمليات الرفع المساعدة في المناطق الساحلية والبحار المفتوحة لرصد البيئة البحرية، والمسح الجيولوجي لقاع البحر، وصيانة المنشآت البحرية.

باعتماد مادة فولاذ Q355D منخفض الحرارة والخضوع لمعالجة كاملة لمقاومة التآكل بما في ذلك مقاومة رذاذ الملح ومقاومة تآكل الغلاف الجوي البحري، يمكن للأسطوانة أن تعمل بثبات في بيئات العمل البحرية القاسية مثل الرطوبة العالية، والضباب الملحي القوي، ودرجات الحرارة المنخفضة، وتأثير الأمواج الشديد، والغلاف الجوي البحري المترب. وهي تتحمل بشكل موثوق مهام الرفع المتكررة ذات الحمل الثقيل، والسحب، والالتحام لمعدات استكشاف أعماق البحار، وملحقات حفر النفط والغاز، وأجزاء الهيكل الهندسي البحري، ومرافق البحث العلمي الخاصة.
