تفاصيل المنتج:
شروط الدفع والشحن:
|
| بلد المنشأ: | الصين | نوع الحز: | أسطوانة ناعمة أو مخددة |
|---|---|---|---|
| لون: | حسب طلب العميل | حالة المنتج: | آلة تشكيله بالكامل |
| نوع حبال: | حبل سلكي أو كابل | بناء: | طبل وعمود |
| إبراز: | طبل مقزز بالكامل,العمود LBS طبل مقزز,طبل LBS المخصص,Shaft LBS Grooved Drum,Customized LBS Grooved Drum |
||
تتمثل مهمة أسطوانة الونش بشكل أساسي في نقل سرعة وعزم دوران المحرك إليها من خلال المغزل إلى السرعة الخطية للحبل السلكي حولها، من أجل رفع وخفض الجسم.
وفقًا لعملية التصنيع المختلفة، يمكن تقسيم هيكل أسطوانة الرافعة إلى نوع مختلط من الصب واللحام (عجلة دعم للصب، أسطوانة للحام) ونوع اللحام.
| رقم: | قطر السلك (مم): | دوران الاتجاه | الأسطوانة الرئيسية القطر (مم) |
طول الأسطوانة الرئيسية (مم) | التطبيق |
| 1 | 8 10 13 | يساريمين | 430 | 763 | ونش إصلاح آبار النفط، ونش السحب رافعة برجية |
| 2 | 13 18 20 | يساريمين | 623 | 1144 | ونش هندسي، ونش رفع، رافعة مجنزرة |
| 3 | 22 25 26 | يسار، يمين | 730 | 1220 | حفارة آبار النفط، ونش تسجيل |
| 4 | 18 22 32 | يساريمين | 670 | 1240 | ونش جهاز الحفر، جهاز السحب |
| 5 | 28 32 36 40 | يساريمين | 560 | 630 | ونش جهاز الحفر الدوار، معدات الرفع |
| 6 | 26 28 32 45 | يساريمين | 760 1146 | 1970 1765 |
رافعة بحرية، |
يجب ألا يقل قطر الأسطوانة عن 19 ضعفًا لقطر الحبل السلكي.
يمكن لجدار الأسطوانة تحمل قوة الشد الملفوفة للحبل السلكي؛ يمكن للجانب تحمل القوة الجانبية الناتجة عن الحبل السلكي.
يجب ألا تقل المسافة بين محيط اللوحة الجانبية للأسطوانة إلى أبعد حبل لفة عن ضعف قطر الحبل السلكي.

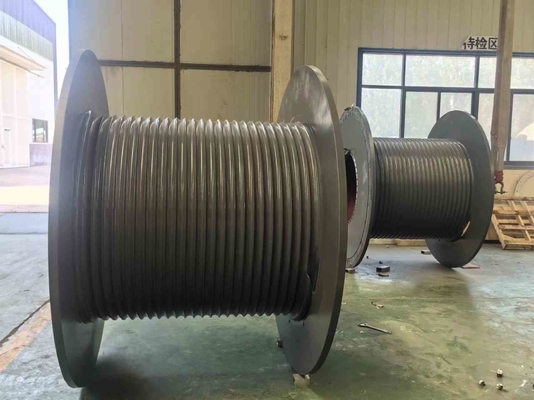

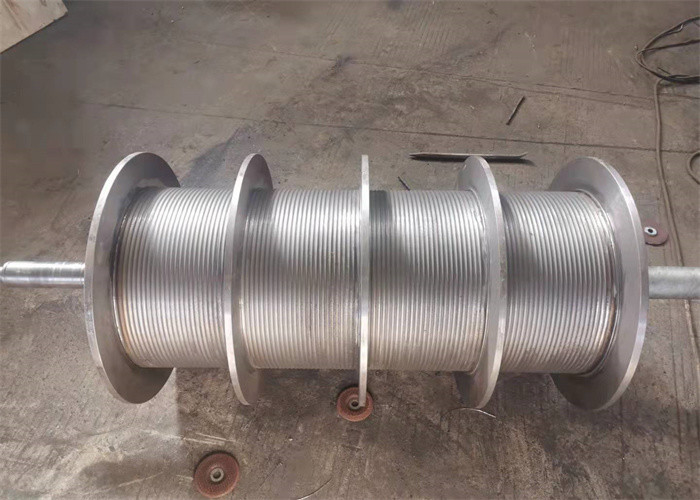

أسطوانة LBS محززة، حلت مشكلة لف الحبل السلكي.
بالمقارنة مع الأسطوانة غير السلكية العادية (الناعمة) والأسطوانة الحلزونية ذات الحبل الحلزوني، تتمتع أخدود حبل LBS بمزايا واضحة في لف الحبل السلكي متعدد الطبقات، نظام أخدود LBS الخاص يجعل لف الحبل السلكي سلسًا، ويتم توزيع حمل كل طبقة بالتساوي، وإطالة عمر خدمة الحبل، وتقليل تلف الحبل السلكي، وتحسين سلامة تشغيل المعدات، وتقليل مشكلة إيقاف المعدات الميكانيكية لتغيير الحبل.
1. يجب أن تكون حواف الأسطوانة عمودية على جدار الأسطوانة في أي ظروف، حتى في ظل الحمل.
2. يجب الحفاظ على الحبل تحت التوتر في عملية اللف بحيث يتم سحق الحبل على جدار الأخدود. عندما لا يمكن للحبل أن يفي بهذا الشرط، يجب استخدام بكرة ضغط. يوصى عمومًا بأن يكون توتر الحبل 2٪ على الأقل من قوة الشد أو 10٪ من حمل التشغيل.
3. يجب ألا تزيد زاوية الأسطول عن 1.5 درجة بشكل عام ولا تقل عن 0.25 درجة.
4. عندما يخرج الحبل السلكي من الأسطوانة حول البكرة، يجب أن يكون مركز البكرة فوق مركز الأسطوانة.
5. يجب الحفاظ على الحبل مستديرًا، وليس فضفاضًا، حتى في ظل أقصى حمل.
6. يجب أن يكون الحبل هيكلًا مضادًا للدوران.
7. يرجى قياس تغير قطر الحبل تحت أحمال مختلفة.
