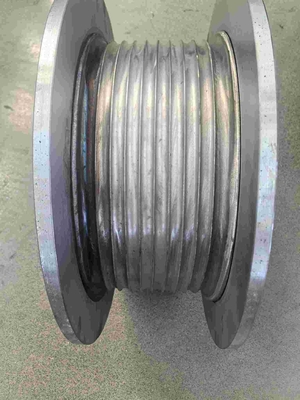

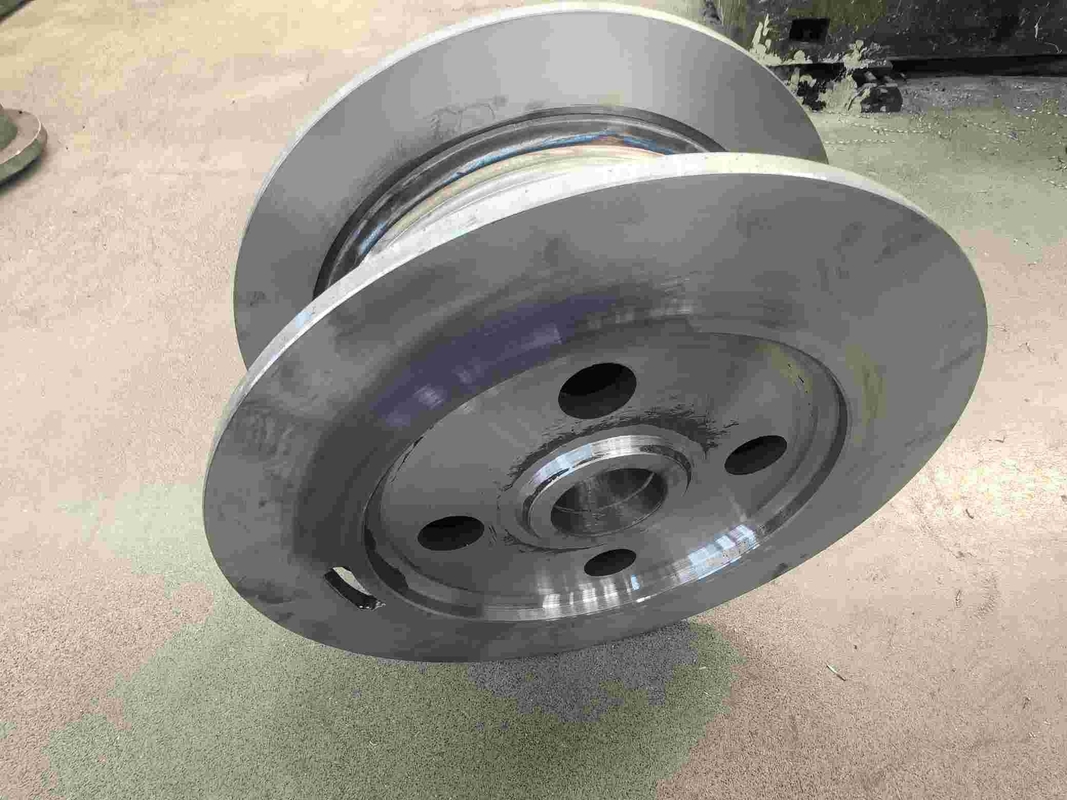

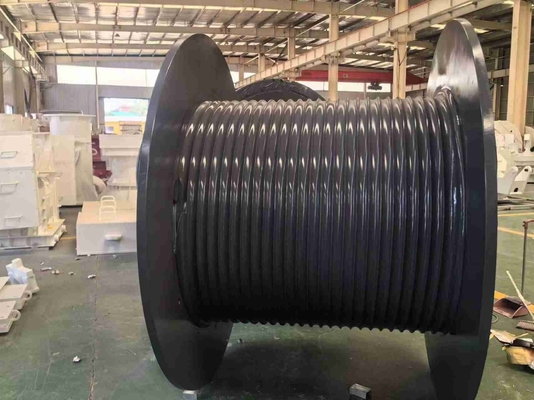

سلك الحبل Lbs طبل مقطوع للرافعة نظام سحب الكابلات

الفولاذ المصنوع من سبيكة، الفولاذ المصبوب، الألومنيوم، جميع أنواع الفولاذ عالية القوة Q345، Q420، Q460، 15CrMo، 20GrMo، 40GrMo، 42GrMo، الخ

معايير المواد: GB، AISI، ASME، ASTM، JIS DIN، NF، BS، EN...

جمعيات تصنيف معتمدة: DNV، ABS، GL، LR، BV، CCS، RINA، NK، KR...

لا:	قطر السلك ((ملم):	التناوب الاتجاه	الطبول الرئيسي قطر ((ملم)	طول الطبول الرئيسي ((ملم)	التطبيق
1	8 10 13	اليد اليسرىاليمنى	430	763	أداة تحويل النفط الرافعة رافعة البرج
2	13 18 20	اليد اليسرىاليمنى	623	1144	الرافعة الهندسية الرافعة، الرافعة الزحفية
3	22 25 26	اليد اليسرى، اليد اليمنى	730	1220	منصة تحويل النفط الرافعة الخشبية
4	18 22 32	اليد اليسرىاليمنى	670	1240	أجهزة الحفر والسحب
5	28 32 36 40	اليد اليسرىاليمنى	560	630	الرافعة الدوارة للبرنامج الحفر، معدات الرفع
6	26 28 32 45	اليد اليسرىاليمنى	760 1146	1970 1765	الرافعة البحرية رافعة بحريةالرافعة الرصيف





1آلات الرافعة: أجهزة رفع الجسر، رافعة البرج، رافعة الجرانتري، رافعة الزحام
2صناعة البترول: أجهزة حفر النفط، أجهزة رفع جرار البترول، أجهزة تحويل البترول، أجهزة ضخ المقطور ، أجهزة ضخ الخشب، الخ
3آلات البحرية البحرية: الرافعة الرافعة البترولية البحرية، الرافعة الرافعة، الرافعة الرافعة، الرافعة الركاب، الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة الرافعة
4أجهزة البناء: أجهزة الرافعة الجدارية، أجهزة الرفع، أجهزة الرافعة
5الرافعة التعدينية: الرافعة التنفيذية، الرافعة الجذعية، الرافعة الغارقة، الخ

6آلات الهندسة: الرافعة السلكية، رافعة البرج، آلة التراكم، الرافعة الهيدروليكية



ميزة المنتج:
يمكن أن يلغي نظام LBS للفول 360 درجة من الملفات العرضية المستمرة للكابل كما هو الحال في الطبول السلسة.

طبل LBS المنحدر، وحل مشكلة حبل الأسلاك الملتوية.

بالمقارنة مع طبل الطبل العادي بدون سلك (سلس) وطبل طبل طبل الحبل المتعرج ، يمتلك طبل الحبل LBS مزايا واضحة في تعبئة حبل الأسلاك متعددة الطبقات ،LBS نظام خروط خاصة يجعل لف حبل الأسلاك سلسة، وتوزيع الحمل من كل طبقة بالتساوي، وتطويل عمر الخدمة من الحبل، والحد من تلف الحبل السلكي، وتحسين سلامة تشغيل المعدات،ويقلل من مشكلة إيقاف تشغيل المعدات الميكانيكية لتغيير الحبل.





1يجب أن تكون شرائح الطبول عمودية على جدار الطبول في أي ظروف،حتى تحت الحمل.

2يجب أن يظل الحبل تحت التوتر أثناء عملية التلوح بحيث يتم سحق الحبل ضد جدار الزقاق. عندما لا يمكن أن يستوفي التلوح هذا الشرط، يجب استخدام عجلة الضغط.من المستحسن عموما أن يكون التوتر من الحبل على الأقل 2٪ التوتر كسر أو 10٪ من الحمل.

3يجب أن تكون نطاق زاوية الأسطول عموما أبدا أكثر من 1.5 درجة وليس أقل من 0.25 درجة.

4عندما يذهب الحبل السلكي الذي يتم إطلاقه من الطبل حول المجموعة، يجب أن يكون مركز المجموعة فوق مركز الطبل.
5يجب أن يبقى الحبل مستدير ولا يُحرَك حتى تحت الحمولة القصوى
6الحبل يجب أن يكون هيكل مضاد للدوران
7ارجوك قياس تغير قطر الحبل تحت حمولة مختلفة
