تفاصيل المنتج:
شروط الدفع والشحن:
|

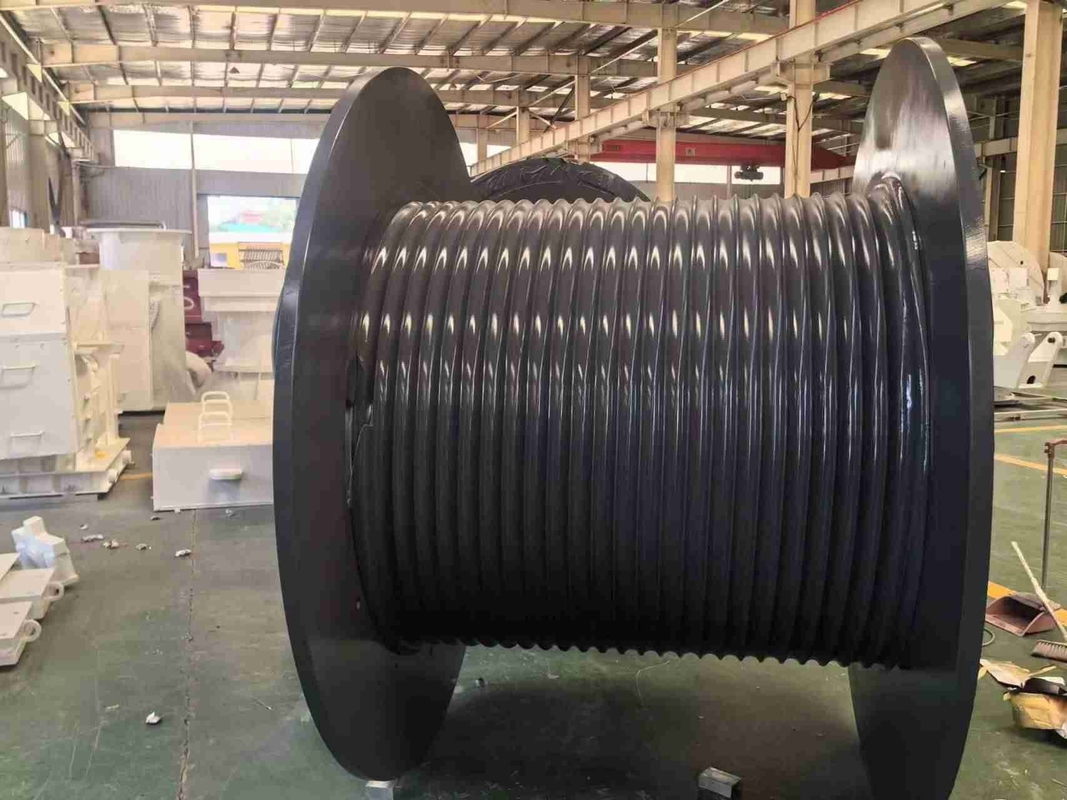

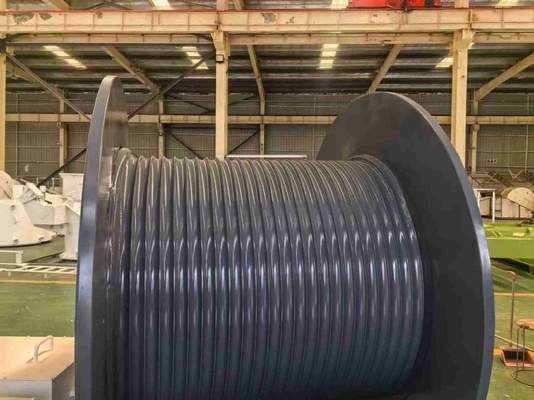

| اسم المنتج: | المكونات الرئيسية لرافعة البرج الصلب Q355d 300m لف الكابلات | نوع الحز: | lebus مخدد |
|---|---|---|---|
| حالة المنتج: | آلة تشكيله بالكامل | نوع الرافعة: | حبل سلكي أو كابل |
| الهيكل: | طبلة مع أخاديد lebus | التطبيق: | رافعة برجية |
| الكلمات الرئيسية: | طبل لف الكابل | يتقدم: | الرافعة / الرافعة |
| إبراز: | الرافعة البرجية الكابل الغزل الطبول,طبل التلف الكابل الصلب المقاوم للبرد,Q355D مواد الكابلات الملفوفة,Cold-resistant Steel Cable Winding Drum,Q355D Material Cable Winding Drum |
||
الحبل المخطط مواد طبل الرافعة: فولاذ الكربون، الفولاذ المسبوب، الفولاذ المقاوم للصدأ، الألومنيوم، الفولاذ عالي القوة، الخ
معايير المواد: GB، AISI، ASME، ASTM، JIS، DIN، ....
درجة الحرارة المحيطة: -40 درجة مئوية إلى +45 درجة مئوية
درجة الحرارة المحيطة: -40 درجة مئوية إلى +50 درجة مئوية
النوع من الطبول: النوافير الحلزونية أو النوافير اللبوس
اتجاه تدوير الطبل: اليد اليسرى أو اليد اليمنى
طريقة المعالجة: عمل الآلة
قطر الحبل السلكي: 3MM ~ 100MM
معدات المعالجة: مركز معالجة CNC
| لا: | قطر السلك ((ملم): | التناوب الاتجاه | الطبول الرئيسي قطر ((ملم) | طول الطبول الرئيسي ((ملم) | التطبيق |
| 1 | 8 10 13 | اليد اليسرىاليمنى | 430 | 763 | أداة تحويل النفط الرافعة رافعة البرج |
| 2 | 13 18 20 | اليد اليسرىاليمنى | 623 | 1144 | الرافعة الهندسية الرافعة، الرافعة الزحفية |
| 3 | 22 25 26 | اليد اليسرى، اليد اليمنى | 730 | 1220 | منصة تحويل النفط الرافعة الخشبية |
| 4 | 18 22 32 | اليد اليسرىاليمنى | 670 | 1240 | أجهزة الحفر والسحب |
| 5 | 28 32 36 40 | اليد اليسرىاليمنى | 560 | 630 | الرافعة الدوارة للبرنامج الحفر، معدات الرفع |
| 6 | 26 28 32 45 | اليد اليسرىاليمنى | 760 1146 | 1970 1765 | الرافعة البحرية |
1. لديها خطف خاص لجعل سلك الحبل الملتوية منظمة ومتساوية القوة على كل طبقة.
2يمكن حساب القوى الدقيقة التي يفرضها الحبل على الطبل
3يتم التحكم بالكامل في التلوين مما يمنع الطبقات السفلية من أن تتحطم أو تضيق من قبل الطبقات العليا
4مع الخطوط،the continuous groove in the drum is parallel to the flange except for two crossover points on each Revelution where the groove moves across the drum half a pitch to give a pull pitch of movement for each pitch.
طبل LBS المنحدر، وحل مشكلة حبل الأسلاك الملتوية.
بالمقارنة مع طبل الطبل العادي بدون سلك (سلس) وطبل طبل طبل الحبل المتعرج ، يمتلك طبل الحبل LBS مزايا واضحة في تعبئة حبل الأسلاك متعددة الطبقات ،LBS نظام خروط خاصة يجعل لف حبل الأسلاك سلسة، وتوزيع الحمل من كل طبقة بالتساوي، وتطويل عمر الخدمة من الحبل، والحد من تلف الحبل السلكي، وتحسين سلامة تشغيل المعدات،ويقلل من مشكلة إيقاف تشغيل المعدات الميكانيكية لتغيير الحبل.
1يجب أن تكون شرائح الطبول عمودية على جدار الطبول في أي ظروف،حتى تحت الحمل.
2يجب أن يظل الحبل تحت التوتر أثناء عملية التلوح بحيث يتم سحق الحبل ضد جدار الزقاق. عندما لا يمكن أن يستوفي التلوح هذا الشرط، يجب استخدام عجلة الضغط.من المستحسن عموما أن يكون التوتر من الحبل على الأقل 2٪ التوتر كسر أو 10٪ من الحمل.
3يجب أن تكون نطاق زاوية الأسطول عموما أبدا أكثر من 1.5 درجة وليس أقل من 0.25 درجة.
4عندما يذهب الحبل السلكي الذي يتم إطلاقه من الطبل حول المجموعة، يجب أن يكون مركز المجموعة فوق مركز الطبل.
5يجب أن يبقى الحبل مستدير ولا يُحرَك حتى تحت الحمولة القصوى
6الحبل يجب أن يكون هيكل مضاد للدوران
7ارجوك قياس تغير قطر الحبل تحت حمولة مختلفة
