تفاصيل المنتج:
شروط الدفع والشحن:
|

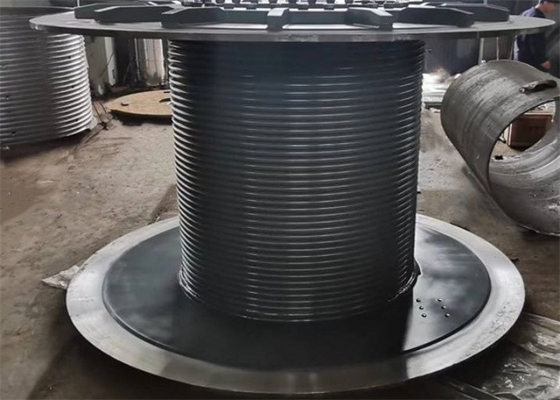

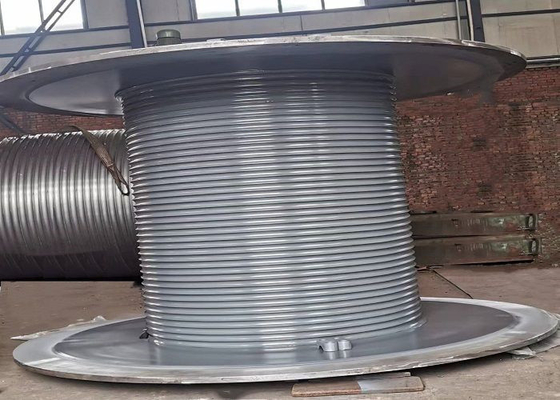

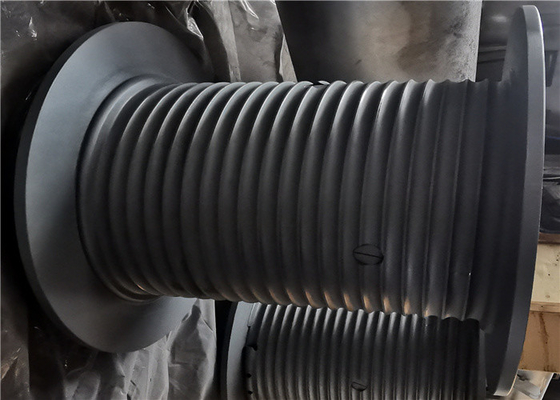

اسم المنتج: | المكونات الرئيسية لرافعة البرج الصلب Q355d 300m لف الكابلات | نوع الحز: | lebus مخدد |
---|---|---|---|
حالة المنتج: | آلة تشكيله بالكامل | نوع الرافعة: | حبل سلكي أو كابل |
بنية: | طبلة مع أخاديد lebus | طلب: | رافعة برجية |
تسليط الضوء: | أسطوانة لف الكابل 300 متر,أسطوانة لف الكابل Q355d,أسطوانة لف حبل السلك 300 متر |
مادة طبل ونش حبل مخدد: الكربون الصلب ، سبائك الصلب ، الفولاذ المقاوم للصدأ ، الألومنيوم ، الفولاذ عالي القوة ، إلخ
معايير المواد: GB ، AISI ، ASME ، ASTM ، JIS ، DIN ، ...
درجة الحرارة المحيطة: -40 درجة مئوية إلى +45 درجة مئوية
درجة حرارة التخزين المحيطة: -40 درجة مئوية إلى +50 درجة مئوية
نوع الطبل ذو الأخدود: الأخاديد الحلزونية أو Lebus Grooves
اتجاه دوران الأسطوانة: لليسار أو لليمين
طريقة المعالجة: عمل الآلة
قطر حبل السلك: 3 مم ~ 100 مم
معدات المعالجة: مركز التصنيع باستخدام الحاسب الآلي
1. لديها أخدود خاص لجعل التخزين المؤقت للحبل السلكي منظم وقوة موحدة على كل طبقة.
2. يمكن حساب القوى الدقيقة التي فرضها الحبل على الأسطوانة.
3. التخزين المؤقت تحت السيطرة الكاملة ، والذي يمنع الطبقات السفلية من التكسير أو الضغط بواسطة الطبقات العليا
4. مع الأخدود ، يكون الأخدود المستمر في الأسطوانة موازيًا للفلنجة باستثناء نقطتي تقاطع في كل Revelution حيث يتحرك الأخدود عبر الأسطوانة نصف درجة لإعطاء درجة سحب للحركة لكل خطوة.
لا: | قطر السلك (مم): | دوران اتجاه | الأسطوانة الرئيسية قطر (مم) |
طول الاسطوانة الرئيسية (مم) | تطبيق |
1 | 8 10 13 | اليد اليسرى،اليد اليمنى | 430 | 763 | ونش حفر آبار النفط ، ونش القطر رافعة برجية |
2 | 13 18 20 | اليد اليسرى،اليد اليمنى | 623 | 1144 | ونش هندسي ، ونش الرفع ، رافعة مجنزرة |
3 | 22 25 26 | اليد اليسرى اليد اليمنى | 730 | 1220 | جهاز حفر آبار النفط، ونش التسجيل |
4 | 18 22 32 | اليد اليسرى،اليد اليمنى | 670 | 1240 | ونش جهاز الحفر ، أدوات السحب |
5 | 28 32 36 40 | اليد اليسرى،اليد اليمنى | 560 | 630 | ونش جهاز الحفر الدوراني ، معدات الرفع |
6 | 26 28 32 45 | اليد اليسرى،اليد اليمنى | 760 1146 | 1970 1765 |
رافعة بحرية |
أسطوانة LBS المحززة ، تحل مشكلة التخزين المؤقت للحبل السلكي.
بالمقارنة مع أسطوانة الأخدود اللاسلكي العادية (الملساء) وأسطوانة الأخدود ذات الحبل الحلزوني ، فإن أخدود الحبل LBS له مزايا واضحة في التخزين المؤقت للحبل السلكي متعدد الطبقات ، ونظام الأخدود الخاص LBS يجعل التخزين المؤقت للحبل السلكي سلسًا ، ويتم توزيع حمولة كل طبقة بالتساوي ، إطالة عمر خدمة الحبل ، وتقليل تلف الحبل السلكي ، وتحسين سلامة تشغيل المعدات ، وتقليل مشكلة إغلاق المعدات الميكانيكية لتغيير الحبل.
1. يجب أن تكون حواف الأسطوانة متعامدة مع جدار الأسطوانة في أي ظروف ، حتى تحت الحمل.
2. يجب أن يظل الحبل تحت الشد في عملية التخزين المؤقت بحيث يتم سحق الحبل ضد جدار الأخدود.عندما لا يستوفي التخزين المؤقت هذا الشرط ، يجب استخدام بكرة ضغط. يوصى عمومًا بأن يكون شد الحبل 2٪ على الأقل كسر التوتر أو 10٪ حمل عمل.
3. يجب ألا يزيد مدى زاوية الأسطول بشكل عام عن 1.5 درجة ولا يقل عن 0.25 درجة.
4 عندما يلتف الحبل السلكي المنطلق من الأسطوانة حول الحزم ، يجب أن يكون مركز الحزم فوق مركز الأسطوانة.
5.يجب أن يظل الحبل مستديرًا ، وليس مفكوكًا ، حتى تحت الحمل الأقصى.
6. يجب أن يكون الحبل هيكل مضاد للدوران.
7.Pls قياس تغيير قطر الحبل تحت حمولة مختلفة.
